Godot 공식문서 RAG 분류기 스키마와 아키텍처

작성일: 2026 년 6 월 21 일

목적

Godot 공식문서 전체 수집본을 JSONL -> PostgreSQL -> Retriever -> Validator -> Qwen 3.6 흐름으로 연결하기 위한 기준 아키텍처를 정리한다. 이 문서는 바로 학습 데이터를 만들기 위한 구현 문서가 아니라, outputs/godot_docs_full/pages에 이미 모아둔 공식문서 Markdown을 어떤 형태로 구조화하고 검색 가능한 근거 DB로 만들지 정의하는 설계 기준이다.

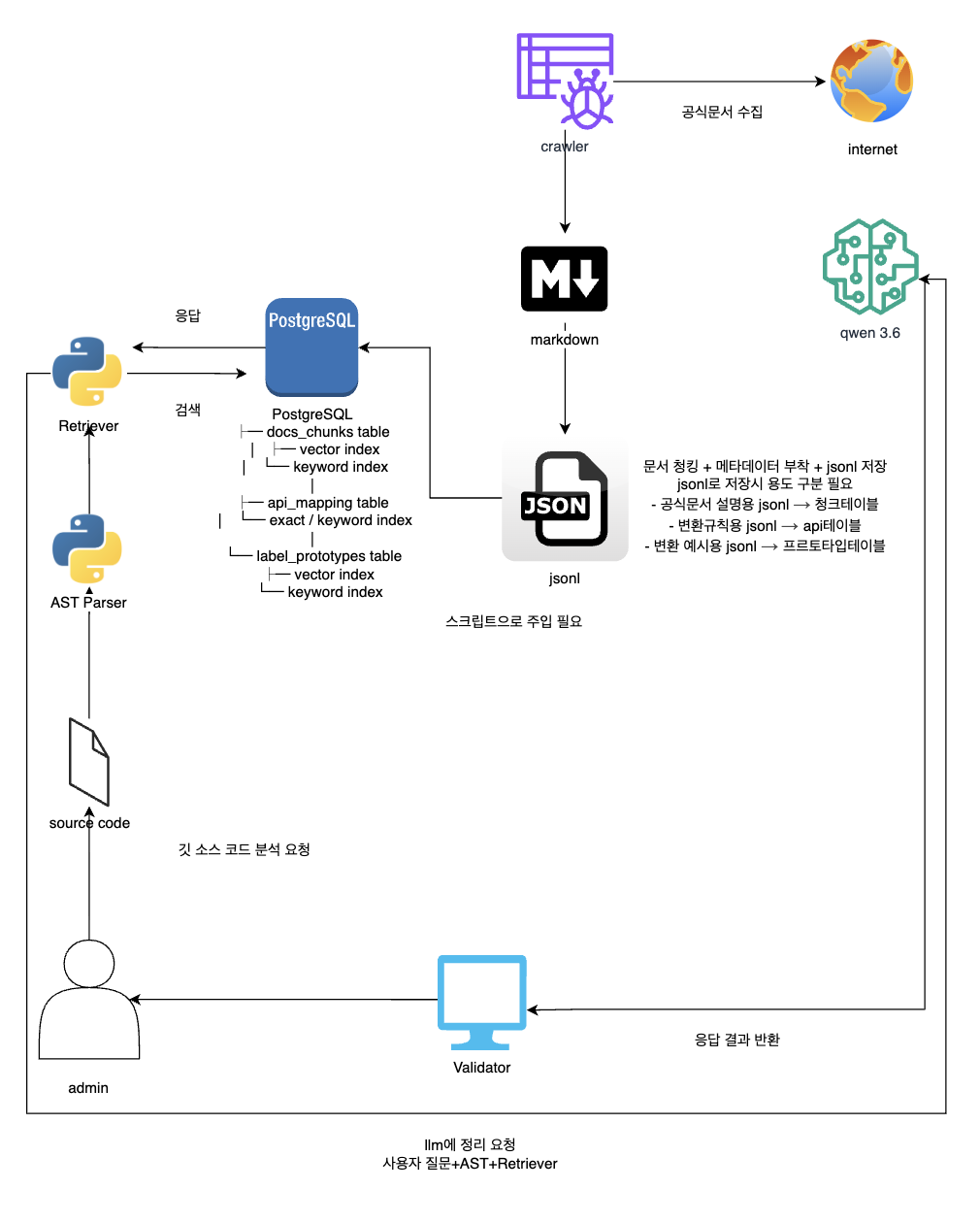

Godot 초기 RAG 분류기 아키텍처

현재 입력 데이터

공식문서 수집 결과는 저장소의 outputs/godot_docs_full 아래에 있다.

경로	역할
`outputs/godot_docs_full/pages/`	Godot 공식문서 페이지별 Markdown 원본
`outputs/godot_docs_full/manifest.json`	원본 URL, 로컬 파일 경로, 수집 상태, 바이트 크기
`outputs/godot_docs_full/summary.json`	전체 수집 카운트와 검증 요약
`outputs/godot_docs_full/urls.txt`	실제 수집 URL 목록
`outputs/godot_docs_full/searchindex_urls.txt`	Sphinx search index에서 복원한 목표 URL 목록
`outputs/godot_docs_full/failed.json`	수집 실패 목록
`outputs/godot_docs_full/missing_from_searchindex.txt`	search index 기준 누락 목록

현재 기준선:

항목	값
Search index target pages	1568
Collected pages	1570
Page files	1570
Failed fetches	0
Missing from search index	0

전체 파이프라인

crawler가 Godot 공식문서를 인터넷에서 수집한다.
수집 결과를 페이지 단위 Markdown으로 저장한다.
Markdown을 정규화하고 메타데이터를 붙여 JSONL 레코드로 변환한다.
JSONL을 PostgreSQL에 주입한다.
PostgreSQL은 문서 청크, API 매핑, 라벨 프로토타입을 분리해서 저장한다.
사용자가 Godot 소스 코드 분석을 요청하면 AST Parser가 프로젝트 코드를 구조화한다.
Retriever가 사용자 질문과 AST 분석 결과를 기준으로 PostgreSQL에서 근거를 검색한다.
Validator가 질문, AST 결과, 검색 근거를 묶어 Qwen 3.6에 전달한다.
Qwen 3.6은 최종 판정자가 아니라, 검증된 근거를 사용해 답변을 정리한다.
Validator가 응답의 근거/형식/금지 패턴을 확인한 뒤 사용자에게 반환한다.

Markdown에서 JSONL로 변환

pages/*.md는 사람이 읽기 좋은 페이지 원본이고, RAG에는 너무 큰 단위다. 따라서 변환 스크립트는 페이지를 섹션/API 멤버/예제 단위로 쪼개고, 원본 URL과 문서 종류를 함께 보존해야 한다.

공통 정규화 규칙

단계	처리
파일 로드	`manifest.json`의 `file`, `url`, `status`, `bytes`를 기준으로 Markdown을 읽는다.
본문 정리	반복 헤더, Sphinx UI 텍스트, 깨진 앵커 문자, 과도한 공백을 제거한다.
문서 타입 분류	URL과 경로를 기준으로 `class_reference`, `tutorial`, `migration`, `engine_details`, `about`, `other`로 나눈다.
섹션 분리	제목 계층과 Godot class reference 패턴을 기준으로 청크 후보를 만든다.
코드 블록 보존	GDScript, C#, shader, CLI 예제는 본문에서 제거하지 않고 `code_blocks`에 별도 보존한다.
provenance 부여	모든 레코드에 원본 URL, 파일 경로, 원본 해시, 변환 스크립트 버전을 남긴다.

JSONL 산출물

파일	목적	대상 테이블
`work/godot_rag/jsonl/docs_chunks.jsonl`	공식문서 설명/튜토리얼/레퍼런스 검색용 청크	`docs_chunks`
`work/godot_rag/jsonl/api_mapping.jsonl`	Godot 3 -> 4 API 변경, rename, deprecation, replacement 규칙	`api_mapping`
`work/godot_rag/jsonl/label_prototypes.jsonl`	분류/변환/거부/수정 예시 프로토타입	`label_prototypes`
`work/godot_rag/jsonl/ingest_report.jsonl`	변환 중 경고, 스킵, 품질 점검 로그	DB 주입 전 검증용

`docs_chunks.jsonl` 스키마

{
  "chunk_id": "godot-stable:classes/class_node.html#description:0001",
  "doc_version": "stable",
  "source_url": "https://docs.godotengine.org/en/stable/classes/class_node.html",
  "source_file": "outputs/godot_docs_full/pages/classes__class_node__....md",
  "source_sha256": "...",
  "doc_type": "class_reference",
  "symbol": "Node",
  "section_path": ["Node", "Description"],
  "heading": "Description",
  "content": "Nodes are Godot's building blocks...",
  "code_blocks": [],
  "language_tags": ["gdscript"],
  "godot_version_tags": ["4.x", "stable"],
  "api_symbols": ["Node", "_ready", "_process", "queue_free"],
  "token_count": 420,
  "metadata": {
    "status": "copied_old",
    "bytes": 12345
  }
}

필수 필드:

필드	설명
`chunk_id`	재실행해도 바뀌지 않는 결정적 ID
`doc_version`	`stable`, `4.6` 등 문서 버전
`source_url`	공식문서 원본 URL
`source_file`	저장소 안 Markdown 경로
`source_sha256`	원본 Markdown 해시
`doc_type`	문서 유형
`symbol`	class/API 문서일 때 대표 심볼
`section_path`	제목 계층
`content`	검색과 임베딩 대상 본문
`code_blocks`	본문에서 추출한 코드 블록 배열
`api_symbols`	본문에서 감지한 Godot API 심볼

`api_mapping.jsonl` 스키마

{
  "mapping_id": "godot3-to-4:kinematicbody2d-to-characterbody2d",
  "source_api": "KinematicBody2D",
  "target_api": "CharacterBody2D",
  "change_type": "rename_or_replacement",
  "godot_from": "3.x",
  "godot_to": "4.x",
  "confidence": "verified_from_docs",
  "evidence_chunk_ids": [
    "godot-stable:tutorials/migrating/upgrading_to_godot_4.html#..."
  ],
  "match_terms": ["KinematicBody2D", "CharacterBody2D"],
  "notes": "Godot 4 character movement node replacement candidate.",
  "negative_patterns": ["do not suggest KinematicBody2D for Godot 4 projects"]
}

원칙:

항목	기준
`confidence`	공식문서 근거가 있으면 `verified_from_docs`, 규칙 후보는 `candidate`로 둔다.
자동 추출	migration 문서와 class reference에서 후보를 만들 수 있다.
승인 기준	학습/라벨링에 쓰는 규칙은 사람이 검토한 항목만 `approved` 상태로 승격한다.
exact index	`source_api`, `target_api`, `match_terms`는 정확 검색 대상이다.

`label_prototypes.jsonl` 스키마

{
  "prototype_id": "label:godot3-api-in-godot4:kinematicbody2d",
  "label": "godot3_api_in_godot4",
  "task_type": "version_classification",
  "input_pattern": "extends KinematicBody2D",
  "expected_finding": "Godot 3 style physics body API detected.",
  "recommended_action": "Use CharacterBody2D or CharacterBody3D depending on project dimension.",
  "evidence_mapping_ids": [
    "godot3-to-4:kinematicbody2d-to-characterbody2d"
  ],
  "evidence_chunk_ids": [],
  "severity": "high",
  "validator_rules": {
    "requires_ast_symbol": "KinematicBody2D",
    "forbidden_answer_terms": ["KinematicBody2D is recommended in Godot 4"]
  }
}

라벨 후보:

라벨	의미
`godot4_valid_api`	Godot 4 기준으로 유효한 API 사용
`godot3_api_in_godot4`	Godot 4 프로젝트에 Godot 3 API가 섞임
`deprecated_or_removed_api`	제거/폐기 API 사용
`migration_required`	Godot 3 -> 4 변환 필요
`ambiguous_version_signal`	버전 판단 근거가 부족하거나 충돌
`non_godot_noise`	Python/웹/Unity 등 Godot과 무관한 데이터
`unsafe_or_obfuscated_code`	난독화, 제어문자, 악성 의심 코드

PostgreSQL 스키마 초안

PostgreSQL은 pgvector를 사용하는 것을 기본 전제로 둔다. 키워드 검색은 tsvector 또는 trigram index를 함께 사용한다.

`docs_chunks`

컬럼	타입	설명
`id`	`bigserial primary key`	내부 ID
`chunk_id`	`text unique not null`	JSONL의 결정적 ID
`doc_version`	`text not null`	문서 버전
`source_url`	`text not null`	공식문서 URL
`source_file`	`text not null`	Markdown 파일 경로
`source_sha256`	`text not null`	원본 해시
`doc_type`	`text not null`	문서 유형
`symbol`	`text`	대표 API/class 심볼
`section_path`	`jsonb not null`	제목 계층
`heading`	`text`	현재 청크 제목
`content`	`text not null`	검색 대상 본문
`code_blocks`	`jsonb not null default '[]'`	코드 블록
`api_symbols`	`text[] not null default '{}'`	추출 심볼
`metadata`	`jsonb not null default '{}'`	기타 메타데이터
`embedding`	`vector`	임베딩
`search_tsv`	`tsvector`	키워드 검색
`created_at`	`timestamptz default now()`	주입 시각

인덱스:

인덱스	목적
`unique(chunk_id)`	중복 주입 방지
`ivfflat/hnsw(embedding)`	의미 기반 검색
`gin(search_tsv)`	키워드 검색
`gin(api_symbols)`	API 심볼 필터
`btree(doc_type, symbol)`	class/API 문서 필터

`api_mapping`

컬럼	타입	설명
`id`	`bigserial primary key`	내부 ID
`mapping_id`	`text unique not null`	결정적 ID
`source_api`	`text not null`	이전/문제 API
`target_api`	`text`	권장 API
`change_type`	`text not null`	rename, removed, behavior_change 등
`godot_from`	`text`	출발 버전
`godot_to`	`text`	목표 버전
`confidence`	`text not null`	근거 수준
`status`	`text not null default 'candidate'`	candidate, approved, rejected
`evidence_chunk_ids`	`text[] not null default '{}'`	공식문서 근거 청크
`match_terms`	`text[] not null default '{}'`	검색 키워드
`notes`	`text`	설명
`negative_patterns`	`jsonb not null default '[]'`	금지 패턴

인덱스:

인덱스	목적
`unique(mapping_id)`	중복 방지
`btree(source_api)`	exact lookup
`btree(target_api)`	역방향 lookup
`gin(match_terms)`	키워드 검색
`btree(status, confidence)`	승인 규칙 필터

`label_prototypes`

컬럼	타입	설명
`id`	`bigserial primary key`	내부 ID
`prototype_id`	`text unique not null`	결정적 ID
`label`	`text not null`	분류 라벨
`task_type`	`text not null`	classification, migration_fix, patch_generation 등
`input_pattern`	`text not null`	감지 패턴
`expected_finding`	`text not null`	기대 판정
`recommended_action`	`text`	권장 조치
`evidence_mapping_ids`	`text[] not null default '{}'`	API 매핑 근거
`evidence_chunk_ids`	`text[] not null default '{}'`	문서 청크 근거
`severity`	`text not null`	low, medium, high
`validator_rules`	`jsonb not null default '{}'`	검증 규칙
`embedding`	`vector`	유사 사례 검색
`search_tsv`	`tsvector`	키워드 검색

인덱스:

인덱스	목적
`unique(prototype_id)`	중복 방지
`btree(label, task_type)`	라벨별 조회
`ivfflat/hnsw(embedding)`	유사 라벨 검색
`gin(search_tsv)`	키워드 검색

AST Parser 입력/출력

AST Parser는 사용자 소스 코드를 LLM에게 바로 넘기기 전에 검색 가능한 구조로 바꾼다. 초기 대상은 .gd, .tscn, project.godot이다.

입력

입력	설명
사용자 질문	예: "이 프로젝트가 Godot 4 기준으로 안전한지 봐줘"
소스 코드 파일	`.gd`, `.tscn`, `.tres`, `project.godot`
프로젝트 구조	파일 경로, 씬 연결, 리소스 경로

출력 스키마

{
  "project_id": "local-analysis-...",
  "godot_project": {
    "config_version": 5,
    "features": ["4.4", "Forward Plus"]
  },
  "files": [
    {
      "path": "scripts/player.gd",
      "language": "gdscript",
      "extends": "CharacterBody2D",
      "class_name": "Player",
      "symbols": ["CharacterBody2D", "Input", "move_and_slide"],
      "annotations": ["@onready"],
      "version_signals": ["godot4_annotation_syntax"],
      "diagnostics": []
    }
  ],
  "version_evidence": {
    "godot4": ["config_version=5", "@onready"],
    "godot3": []
  }
}

초기 추출 필드:

필드	목적
`extends`	Node/API 버전 판단
`class_name`	프로젝트 내부 심볼 매핑
`annotations`	`@onready`, `@export` 등 Godot 4 신호
`legacy_keywords`	`onready var`, `export var`, `KinematicBody` 등 Godot 3 신호
`method_calls`	문서 검색과 API 매핑 조회
`scene_dependencies`	씬/스크립트 연결 검증
`resource_paths`	누락 리소스와 에셋 연결 검증

Retriever 동작

Retriever는 LLM보다 먼저 근거를 선택하는 계층이다.

사용자 질문에서 의도와 대상 태스크를 추출한다.
AST Parser 결과에서 API 심볼, 버전 신호, 파일 경로를 가져온다.
api_mapping에서 exact lookup을 먼저 수행한다.
docs_chunks에서 API 심볼 필터 + 키워드 검색 + 벡터 검색을 함께 수행한다.
label_prototypes에서 유사 라벨과 검증 규칙을 가져온다.
검색 결과를 근거 번들로 정렬한다.

근거 번들:

{
  "query_id": "analysis-...",
  "task_type": "version_classification",
  "ast_summary": {},
  "doc_evidence": [],
  "api_mapping_evidence": [],
  "label_evidence": [],
  "retrieval_scores": {
    "exact_api_hits": 2,
    "keyword_hits": 8,
    "vector_hits": 12
  }
}

Validator와 Qwen 3.6 역할 분리

Qwen 3.6은 검색된 근거를 읽고 답변을 정리하는 모델이다. 최종 라벨, 근거 채택, 금지 패턴 검증은 Validator가 담당한다.

구성요소	책임
Retriever	관련 공식문서/API 매핑/라벨 근거 검색
Validator	근거 누락, 금지 패턴, 출력 JSON 형식 검증
Qwen 3.6	사용자에게 읽히는 설명, 수정 방향, 코드 제안 정리

Validator가 확인할 항목:

항목	기준
근거 ID 존재	답변에 사용한 문서/매핑/라벨 ID가 실제 검색 결과에 있어야 한다.
Godot 4 기준	Godot 4 프로젝트에 Godot 3 API를 권장하지 않아야 한다.
불확실성 표시	근거가 부족하면 확정 판정을 금지하고 `ambiguous_version_signal`로 둔다.
코드 제안 검증	제안 코드가 감지된 프로젝트 차원 2D/3D와 충돌하지 않아야 한다.
JSON 형식	내부 파이프라인 출력은 파싱 가능한 JSON이어야 한다.

주입 순서

outputs/godot_docs_full/summary.json과 failed.json을 확인한다.
manifest.json과 pages/*.md를 로드한다.
Markdown 정규화 리포트를 만든다.
docs_chunks.jsonl을 생성한다.
migration/class 문서에서 api_mapping.jsonl 후보를 생성한다.
승인된 규칙과 대표 사례로 label_prototypes.jsonl을 생성한다.
JSONL 스키마 검증을 통과한 레코드만 PostgreSQL에 upsert한다.
임베딩을 생성하고 vector index를 갱신한다.
키워드 index와 exact index를 갱신한다.
샘플 질문으로 Retriever 결과를 검증한다.

품질 검증 체크리스트

단계	통과 기준
수집 검증	`failed_count = 0`, `missing_from_searchindex = 0`
Markdown 정규화	빈 청크 없음, 원본 URL 보존
JSONL 검증	모든 줄이 JSON parse 가능, 필수 필드 존재
중복 검증	`chunk_id`, `mapping_id`, `prototype_id` 중복 없음
근거 검증	`api_mapping.evidence_chunk_ids`가 실제 `docs_chunks`에 존재
검색 검증	대표 API 질문에서 exact hit와 docs hit가 함께 반환
응답 검증	Qwen 응답이 근거 없는 단정과 Godot 3 API 권장을 하지 않음

구현 우선순위

pages/*.md 구조 분석 리포트 작성
docs_chunks.jsonl 변환 스크립트 작성
JSONL 스키마 검증 스크립트 작성
PostgreSQL DDL 작성
docs_chunks 주입과 검색 검증
api_mapping 후보 생성과 수동 승인 흐름 작성
label_prototypes 초기 라벨 세트 작성
AST Parser 최소 필드 추출
Retriever 근거 번들 출력
Validator + Qwen 3.6 응답 정리 루프 연결

핵심 원칙

공식문서 원본 Markdown은 수정하지 않고 보존한다.
JSONL은 재생성 가능한 중간 산출물로 둔다.
DB에는 원본 경로, 원본 URL, 해시, 변환 스크립트 버전을 반드시 남긴다.
LLM이 라벨을 발명하지 못하게 한다.
Godot 3/4 판정은 AST 신호, API 매핑, 공식문서 근거를 조합해서 한다.
불확실한 후보는 학습 데이터로 바로 쓰지 않고 candidate 상태에 둔다.
Qwen 3.6은 답변 정리자이며, 판정 기준은 Retriever와 Validator가 가진다.

다음 작업

다음 단계는 outputs/godot_docs_full/pages의 Markdown 구조를 표본 분석하는 것이다. 특히 class reference, migration, tutorial 문서가 서로 다른 구조를 가지므로 하나의 청킹 규칙으로 밀어붙이지 않고 문서 타입별 청킹 전략을 먼저 확정해야 한다.

Godot 공식문서 RAG 분류기 스키마와 아키텍처

목적

현재 입력 데이터

전체 파이프라인

Markdown에서 JSONL로 변환

공통 정규화 규칙

JSONL 산출물

docs_chunks.jsonl 스키마

api_mapping.jsonl 스키마

label_prototypes.jsonl 스키마

PostgreSQL 스키마 초안

docs_chunks

api_mapping

label_prototypes

AST Parser 입력/출력

입력

출력 스키마

Retriever 동작

Validator와 Qwen 3.6 역할 분리

주입 순서

품질 검증 체크리스트

구현 우선순위

핵심 원칙

다음 작업

`docs_chunks.jsonl` 스키마

`api_mapping.jsonl` 스키마

`label_prototypes.jsonl` 스키마

`docs_chunks`

`api_mapping`

`label_prototypes`
